Drawings

CAD化のご案内

今日も動く、古い機械その図面、
そろっていますか？

ヒアリングはDiOが行い、CAD・BIM化は制作パートナーと進めます

無料オンライン相談を申し込む
Movie
Problems
How it works

いま手元にあるものから始めますどちらの入口でも、最後は機械まるごとのBIMが残り、必要な部品のCAD図面をいつでも取り出せますヒアリングはDiOが行い、CAD・BIM化は制作パートナーと進めます

1
2

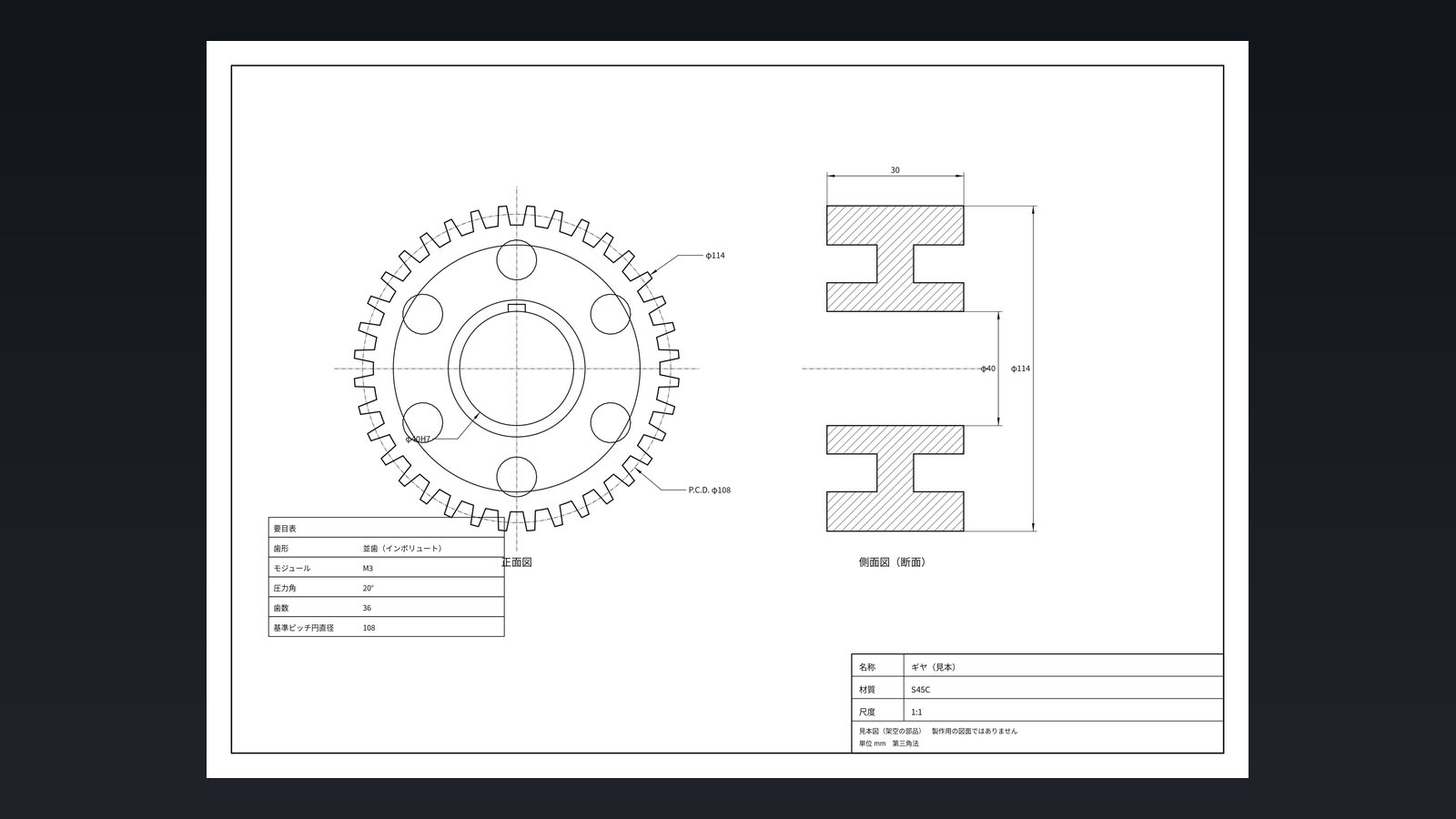

BIMモデルから出力した歯車の部品図（CAD図面の見本・架空の部品）

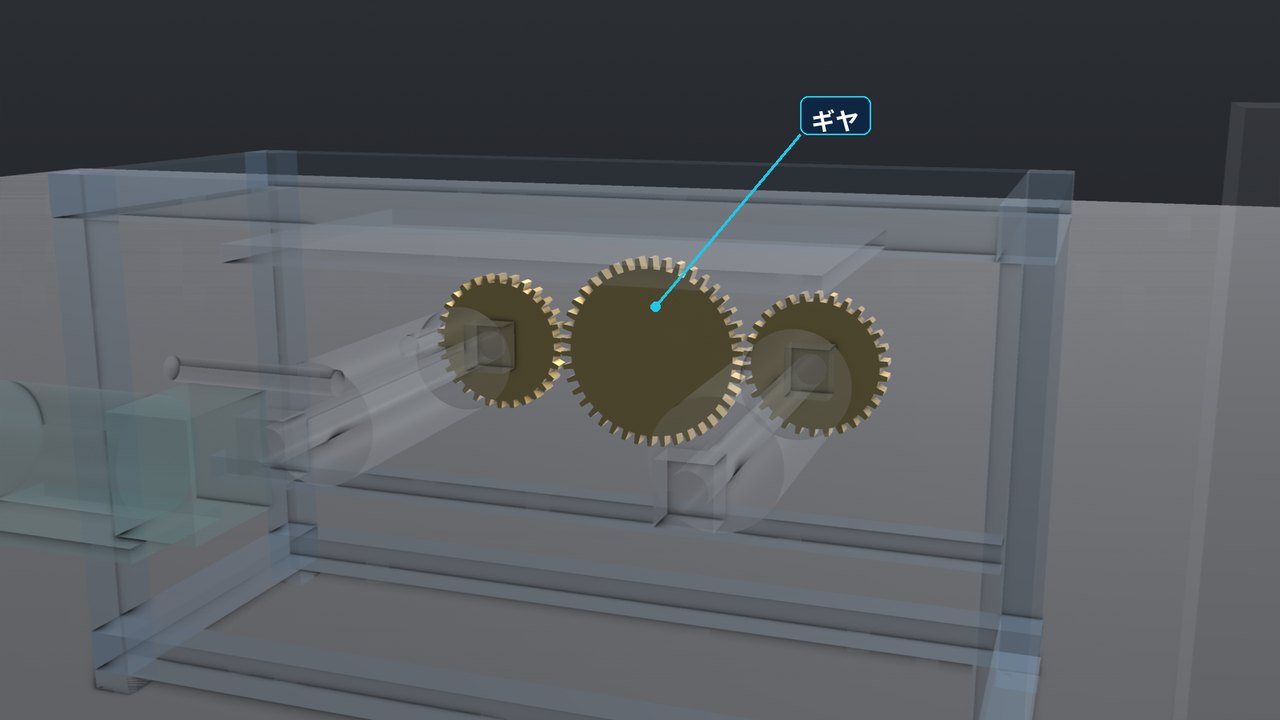

BIM → CAD

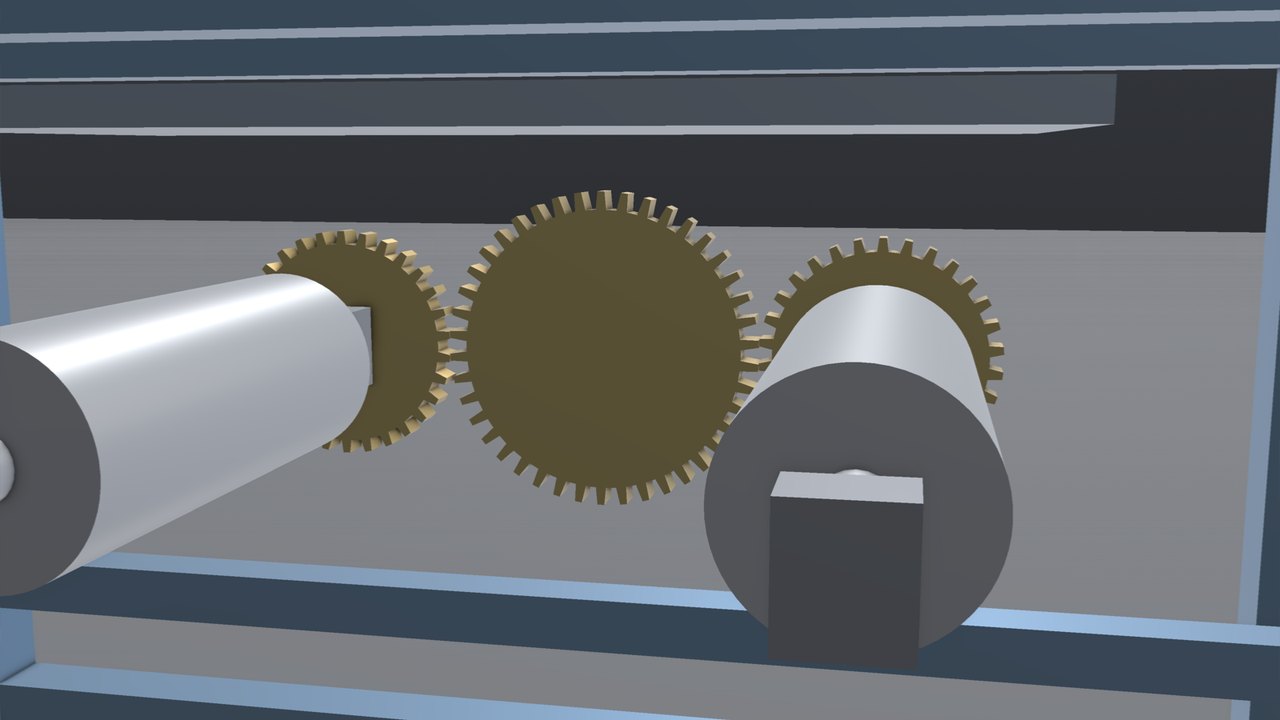

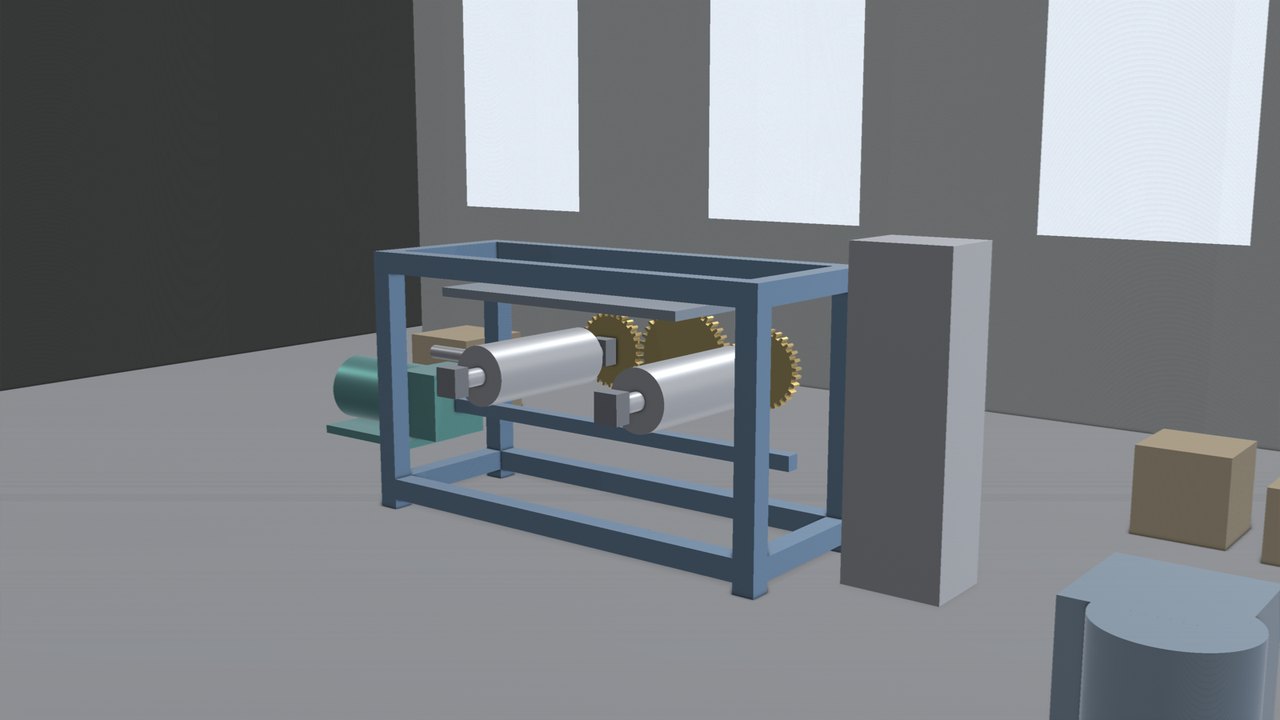

ローラーと歯車まわりの3Dイメージ
Benefit
Process

まずはオンラインでの相談・ヒアリング（無料）から現地調査はDiOの担当2名が伺いますCAD・BIM化は、制作パートナーと進めます

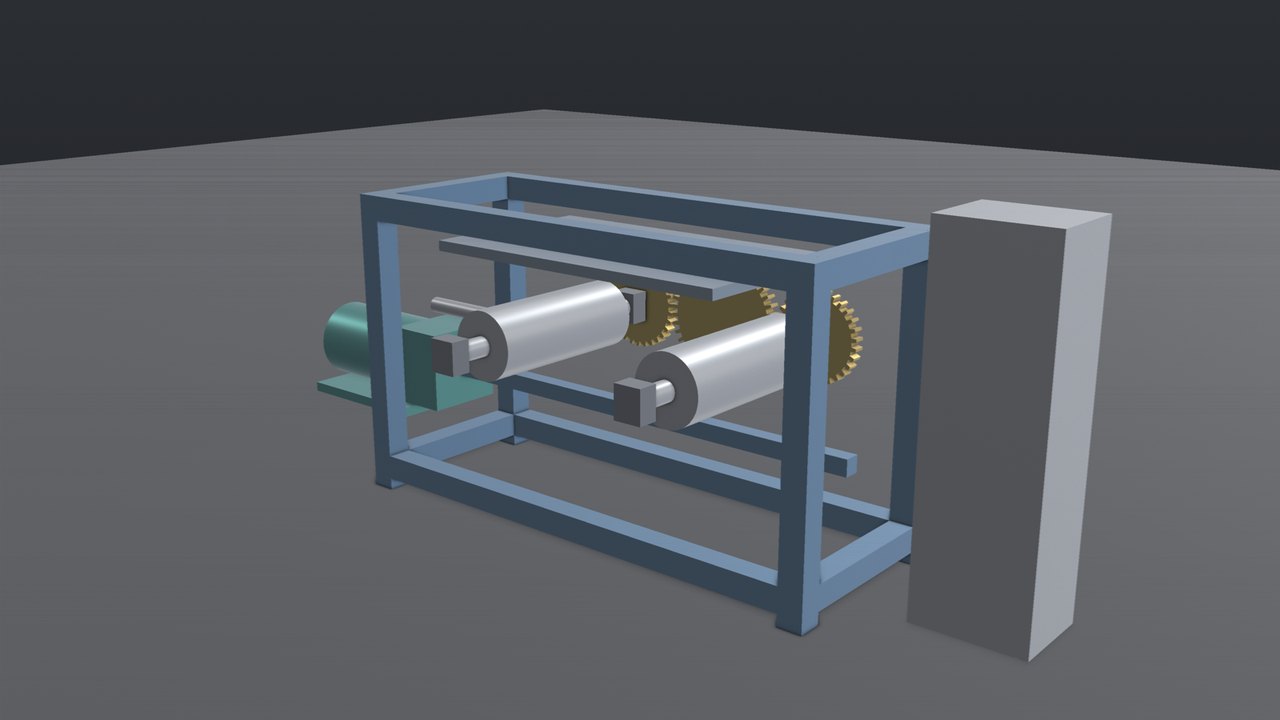

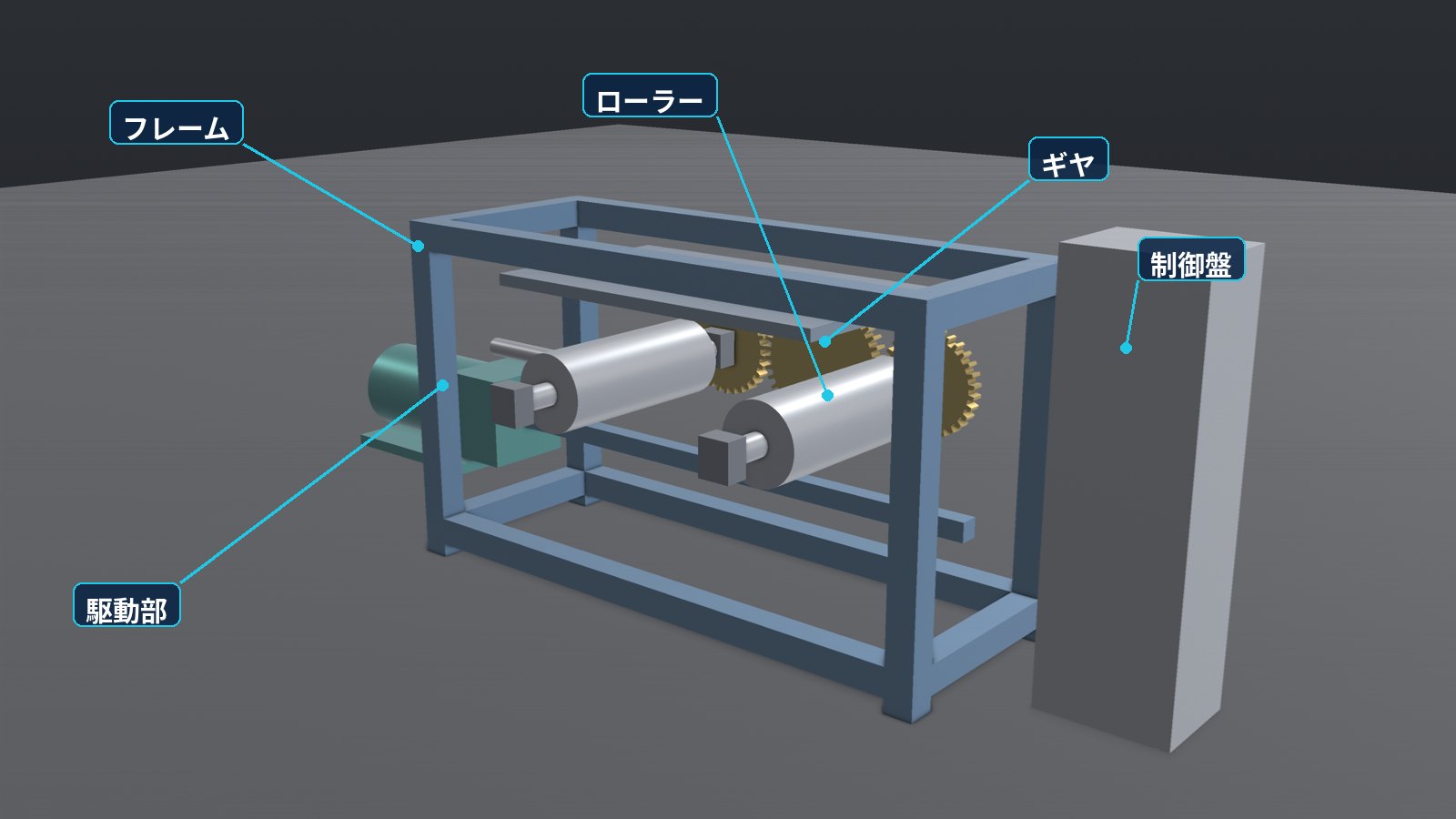

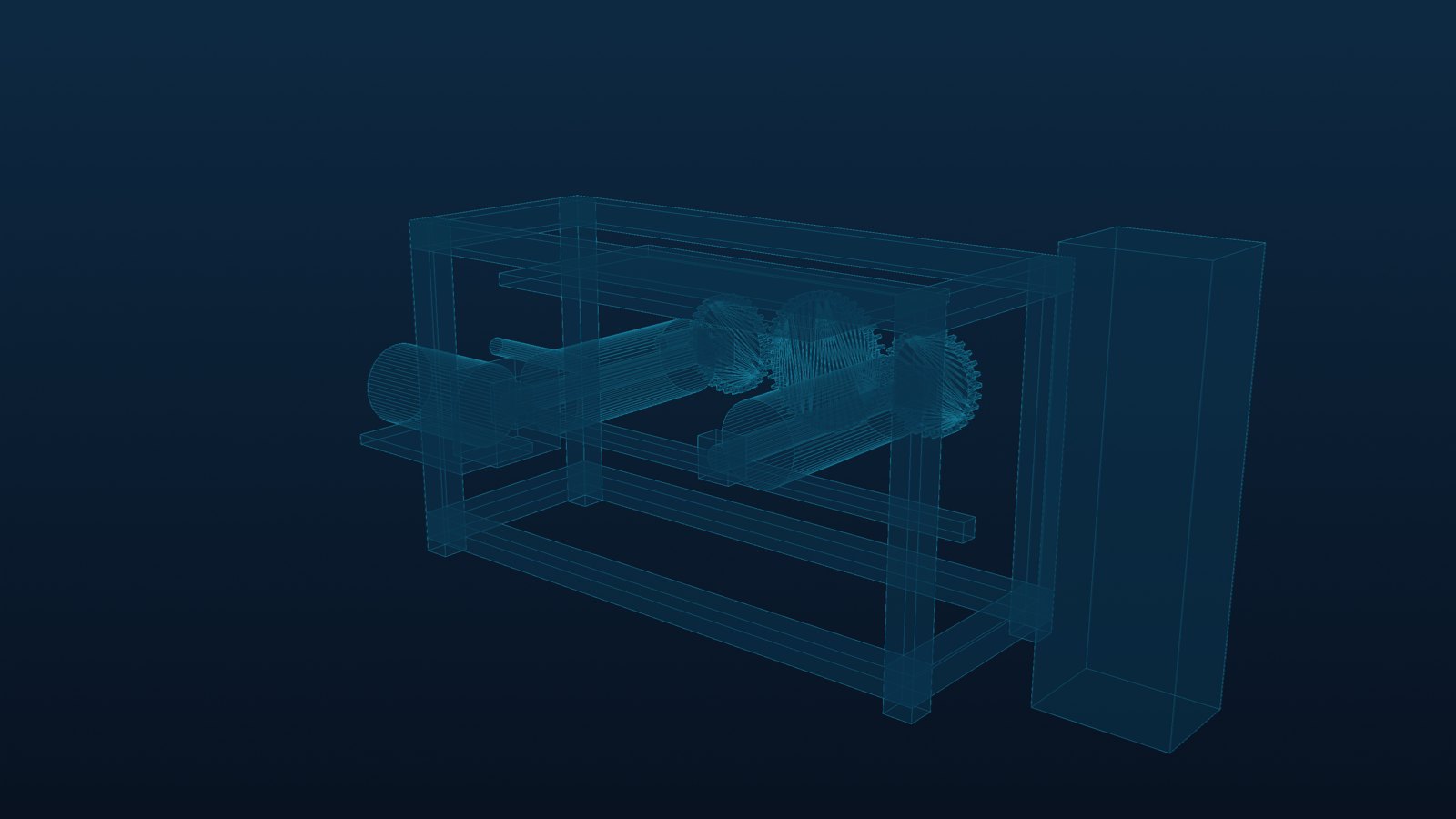

  1. CAD・BIM化制作パートナーと進めます部品をCADと3Dにして組み上げ、機械まるごとBIMにします
Our idea
  • 古い機械のCAD・BIM化図面のない古い機械を、CAD図面とBIMに（このページのサービス）
FAQ
図面がまったくない機械でも対応できますか？
はい、ご相談いただけますヒアリングと写真・手計測をもとにBIMを作り、必要な部品のCAD図面にしますCAD・BIM化は制作パートナーと進めます機械の状態や得られる情報によって、進め方や対応できる範囲が変わるため、まずは詳しくお聞かせください
相談は無料ですか？ 費用はかかりますか？
オンライン相談（面談）は無料です機械の現地調査（現地確認・撮影・計測のための訪問）は、実費分をお客様にご負担いただきます金額や内訳については、お問い合わせください
現地調査はどのように進みますか？ 宿泊は必要ですか？
現地調査はDiOの担当2名が伺います1回目の訪問で現地確認を行ってお見積もりを作成し、2回目の訪問でヒアリングと撮影・計測を行いますヒアリングはオンラインでも可能です遠方の場合や内容によっては、宿泊を伴います（実費）
作業はだれが行いますか？
ヒアリングと現地調査は、DiOの担当が行いますCAD・BIM化は、制作パートナーと進めますご相談は、DiOにお寄せください
計測には特別な機材が必要ですか？
いいえノギスやスケールによる手計測と写真、スケッチを基本に進めます大がかりな機材を持ち込む必要はありません
撮影や計測のために、機械を止める必要はありますか？
機械や測る場所によって異なります生産への影響ができるだけ少なくなるよう、止める時間や作業日を事前にご相談して決めます

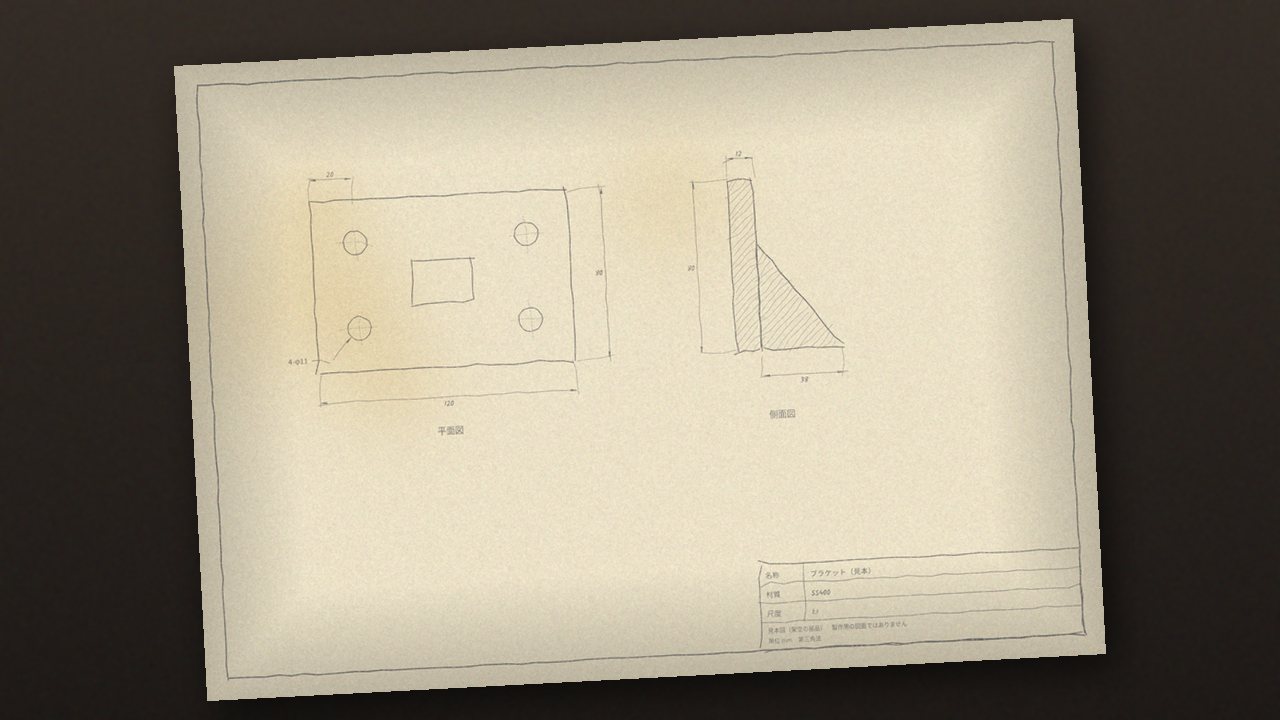

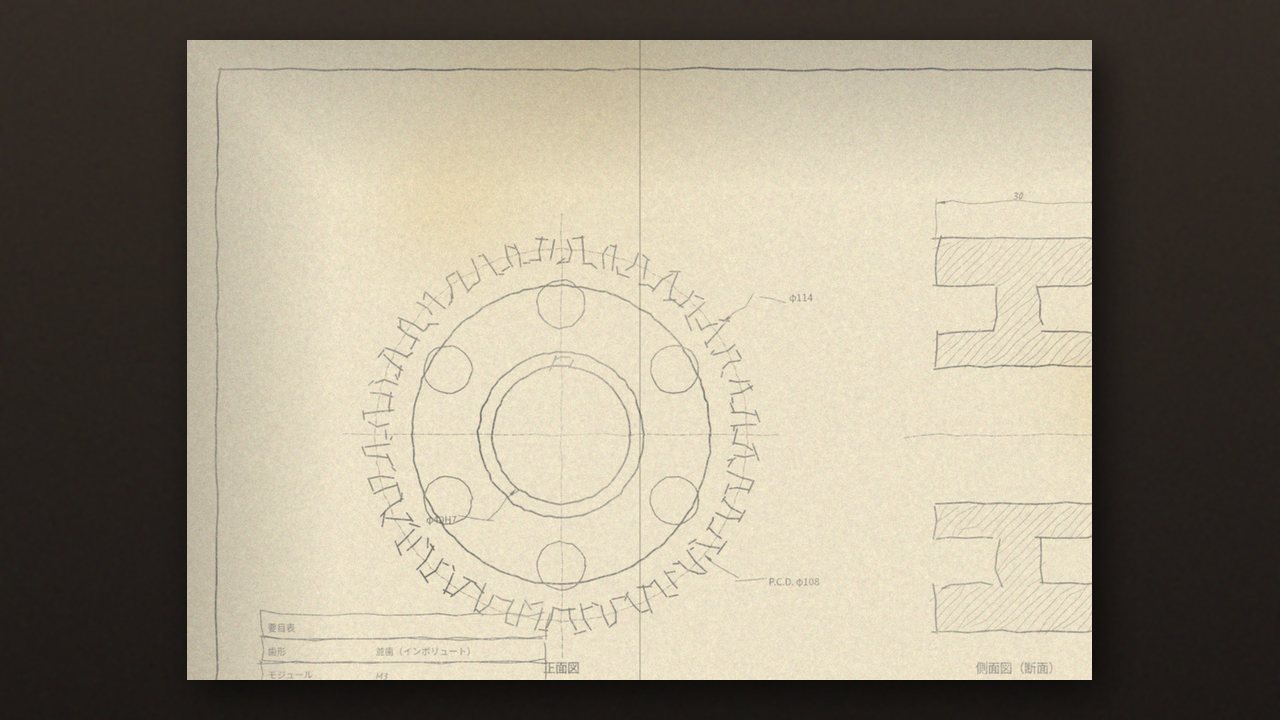

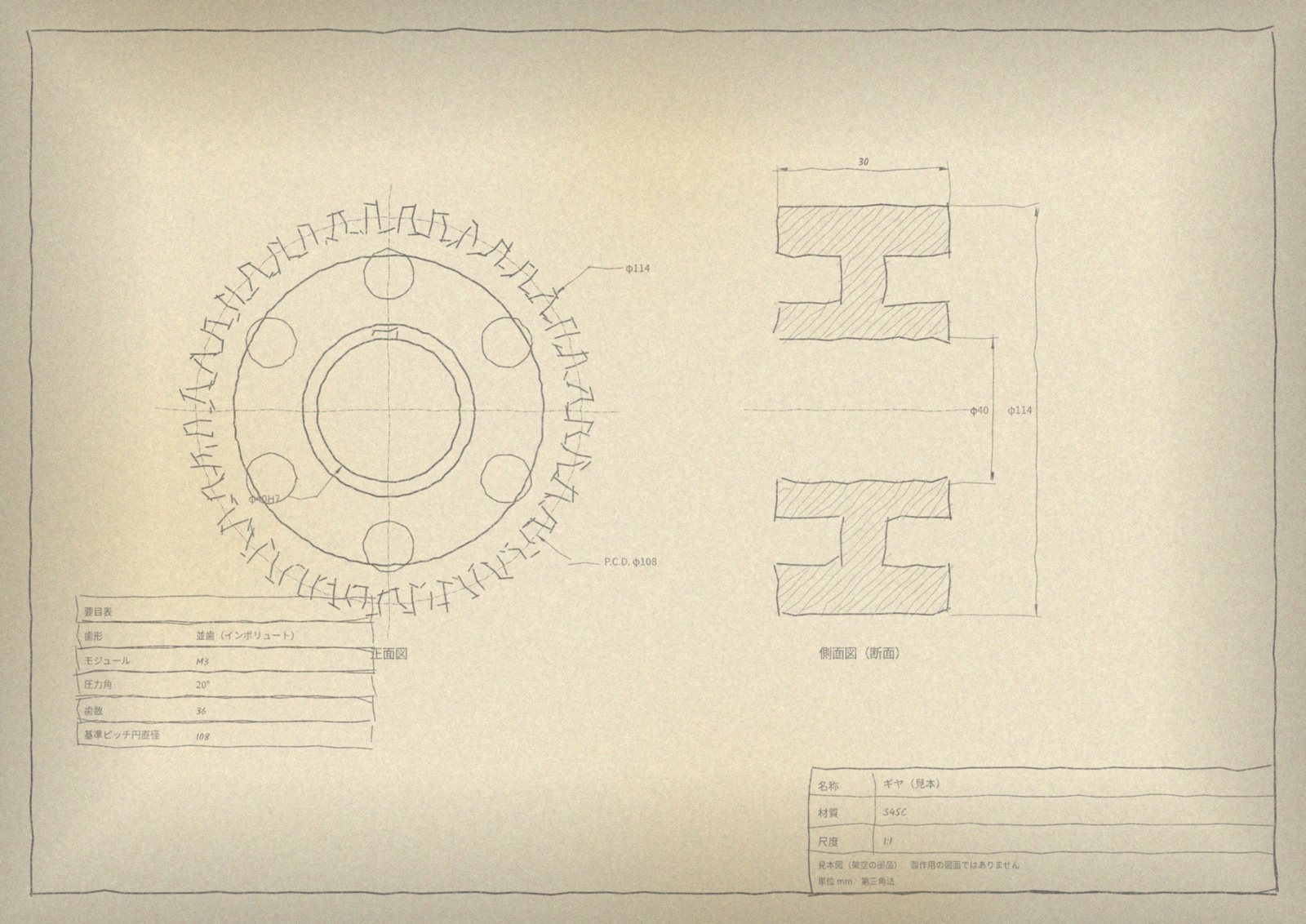

古い手描きの図面や、かすれた図面も使えますか？

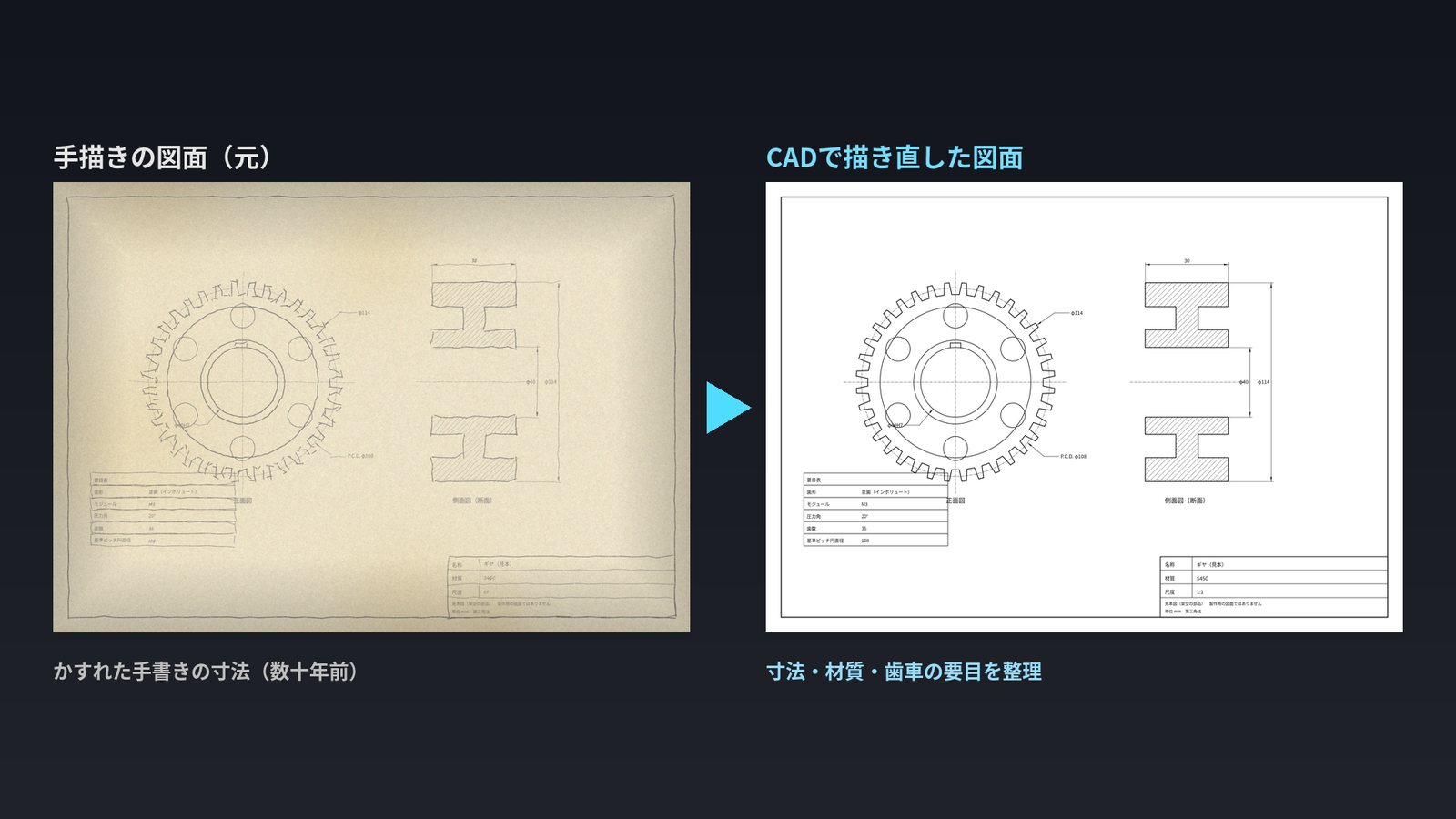

使えます読み取れる寸法は図面から、読めない部分は現物の計測などで補って描き起こしますどこを推定で補ったかも分かるように整理します
写真から作った概算の図面や、目安の図面があります　正確な図面にできますか
はい、できます概算の図面や写真を手がかりに、現地での手計測とヒアリングで寸法を確かめ、正確なCAD図面にしますCAD・BIM化は制作パートナーと進めます
図面やデータの秘密は守られますか？
お預かりした図面やデータは、社外秘として大切に扱いますご希望があれば、事前に秘密保持契約（NDA）を結んだうえで進めます
どんな機械が対象になりますか？
長く使われてきた専用機をはじめ、さまざまな生産設備のご相談をお受けしていますただし、精密機械などでは対応が難しいケースもあります（次の質問をご覧ください）対象になるかどうかも含めて、お気軽にお問い合わせください
精密機械や、メーカーの情報が得られない機械でも対応できますか？
精密機械の場合、メーカーからの情報（仕様・寸法・材質など）が得られないときなど、対応が難しいケースもありますまずはご相談ください現状で対応可能かどうかは、内容を伺ったうえで判断します
